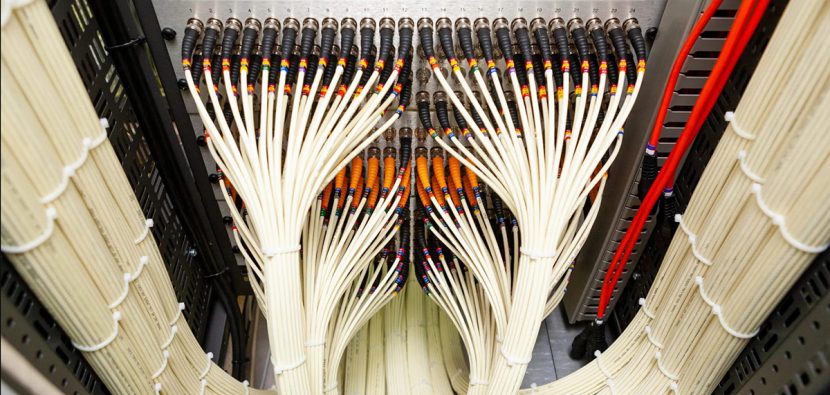

Ce reprezinta cablarea structurata a retelelor de date
Cablarea structurata reprezinta un sistem complet de cabluri si echipamente conexe utilizat pentru a oferi o infrastructura de telecomunicatii standardizata in cladiri comerciale, industriale sau rezidentiale. Aceasta infrastructura permite transmiterea de date, voce, video si alte tipuri de semnale intre diverse echipamente IT si de comunicatie. Cablarea structurata se bazeaza pe standarde internationale (precum ANSI/TIA-568 si ISO/IEC 11801) care asigura compatibilitatea si scalabilitatea sistemului pe termen lung.
Avantajele cablarii structurate in retelele de date
- Organizare eficienta a retelei
- Usurinta in depanare si mentenanta
- Posibilitate de extindere si modificare fara perturbari majore
- Reducerea costurilor pe termen lung
- Cresterea performantelor retelei
Etapele procesului de cablare structurata
a. Planificare si proiectare
Inainte de orice instalare, este necesar un proiect detaliat al retelei, care sa tina cont de arhitectura cladirii, necesitatile curente si viitoare ale utilizatorilor, precum si de respectarea standardelor relevante. Se stabilesc traseele de cablu, locatia echipamentelor si tipurile de cabluri utilizate.
b. Selectia componentelor
Alegerea corecta a cablurilor (Cat 5e, Cat 6, Cat 6A, fibra optica), conectorilor, patch panel-urilor, rack-urilor si a echipamentelor active este esentiala pentru performanta retelei.
c. Instalarea cablurilor
– Cablurile trebuie trase prin tubulatura, jgheaburi sau tavane suspendate, evitand interferentele electromagnetice.
– Se respecta distantele minime fata de surse de energie electrica.
– Cablurile trebuie etichetate corespunzator la ambele capete.
– Se pastreaza razele de curbura recomandate pentru a nu deteriora conductorii.
d. Conectarea la panourile de patch si prizele de retea
– Se realizeaza cu atentie pentru a evita inversarea firelor sau slabirea contactelor.
– Se utilizeaza instrumente de sertizare si testare profesionale.
e. Testarea si certificarea
Dupa instalare, cablurile trebuie testate pentru a verifica atenuarea, diafonia, impedanta si alte parametri specifici. Se pot utiliza testere de retea care genereaza rapoarte de certificare.
f. Documentarea infrastructurii
Un pas adesea neglijat, dar esential. Se realizeaza planuri detaliate cu traseele cablurilor, identificarea fiecarui port si conexiune, precum si configuratiile echipamentelor.
Subansamblele cablarii structurate a retelelor de date
Un sistem de cablare structurata este alcatuit din mai multe componente sau subansamble esentiale:
a. Cablarea orizontala (Horizontal Cabling)
Reprezinta conexiunea dintre panoul de patch (patch panel) din camera de telecomunicatii si prizele de retea (outlet-uri) din zona de lucru. Include cabluri UTP, STP sau fibra optica si are o lungime maxima recomandata de 90 metri.
b. Cablarea backbone (Backbone Cabling sau Cablarea verticala)
Asigura interconectarea intre camerele de telecomunicatii, camerele de echipamente si punctele de intrare in cladire. Backbone-ul transporta traficul de mare viteza intre diferitele zone ale infrastructurii si poate utiliza cabluri din cupru sau fibra optica.
c. Camera de telecomunicatii (Telecommunications Room)
Este locul unde se termina cablarea orizontala si unde se gasesc echipamentele active (switch-uri, routere) si patch panel-urile. Este un punct central de distributie pentru etaj sau zona.
d. Zona de lucru (Work Area)
Include echipamentele utilizatorilor finali (calculatoare, telefoane IP, imprimante etc.) si prizele de retea conectate la cablarea orizontala.
e. Punctul de intrare (Entrance Facility)
Este zona in care serviciile externe (ISP, telefonie etc.) patrund in cladire si se conecteaza la backbone-ul intern.
f. Camera de echipamente (Equipment Room)
Un spatiu centralizat care gazduieste echipamentele principale de retea, servere, patch panel-uri si alte echipamente critice. Este centrul nervos al intregii infrastructuri de cablare.
